叁陆零精密是国内专业的四轴五轴加工源头供应商和代加工厂家，掌握五轴联动复杂零件加工能力，为客户提供专业的四轴五轴加工服务，支持复杂、疑难零件定制，1件起做。最高加工精度公差可达到1微米。为航空航天、汽车模具、医疗器械、能源装备等高端制造领域提供专业定制四轴五轴加工服务，实现复杂曲面、异形结构的精密加工，完全满足高端制造业对四轴五轴加工的严格要求。
四轴五轴加工可控精度如下：
|
尺寸精度 |
OD |
ID |
DP |
SW |
GD |
|
单位:±/mm |
0.005 |
0.01 |
0.005 |
0.005 |
0.002 |
|
形位精度 |
真圆度 |
同轴度 |
圆柱度 |
对称度 |
位置度 |
|
单位:±/mm |
0.008 |
0.01 |
0.01 |
0.008 |
0.01 |
|
起订量 |
1~999999 pcs |
1~999999 pcs |
1~999999 pcs |
1~999999 pcs |
1~999999 pcs |
|
交货期 |
3-20 天 |
3-20 天 |
3-20 天 |
3-20 天 |
3-20 天 |
配置的检测仪器及量具包括：CMM三坐标、影像仪、投影仪、激光测径仪、激光干涉仪、粗糙度仪、圆度仪、工具显微镜、体视显微镜、千分尺、针规、千分量表、万分尺、电子高度规、卡尺、量块、硬度计、螺纹规
复杂曲面加工:

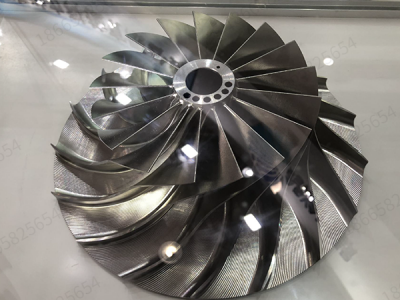

叁陆零精密公司作为专业的四轴五轴加工制造商，复杂曲面加工能力强。整体叶轮直径50mm到800mm，叶片扭曲角度大，型面复杂，用五四轴五轴加工实现高效加工，表面质量好。汽车模具型腔、型芯加工，五轴摆角铣削，刀具垂直于加工面，表面质量好，无接刀痕迹。涡轮增压器叶轮材料为镍基高温合金，属于难加工材料，用四轴五轴加工配合专用刀具和冷却系统来保证加工质量。医疗器械人工关节球窝配合精度高，四轴五轴加工保证球度、圆度精度。编程与仿真，用UG NX、Mastercam、Hypermill等专业的五轴CAM软件。
高端装备支撑:
选择合适的四轴五轴加工方法：曲面驱动法、流线加工法、摆线加工法、等高线加工法。通过RTCP功能使刀尖总维持于预设之位置，进而提升加工精度。加工前做三维仿真检查干涉，验证程序安全性。后处理器把CAM程序转换成机床的NC代码，与机床的运动学特性相匹配。设备配置有德国DMG、瑞士宝美、日本森精机等进口四轴五轴加工中心。定位精度0.003mm，重复定位精度0.002mm，主轴转速12000～20000r/min。工作台承重为500kg到2000kg，加工范围可以满足大中型零件的需求。配置高压冷却系统、刀具破损检测、在线测量系统来保证加工稳定性。叁陆零精密已为发动机叶片、游艇螺旋桨、风电齿轮箱、变速箱、减速机等提供定制四轴五轴加工服务，技术水平达到国际先进水平。
四轴五轴加工设备技术参数：
|
参数类别 |
参数详情 |
|
设备型号 |
Micro5 微米级高精度四轴五轴加工中心 |
|
核心定位 |
微型、高附加值零件的高动态性能、高精度加工 |
|
关键精度 |
重复定位精度 0.0005mm，定位精度 < 0.002mm |
|
主轴系统 |
主轴最高转速 60,000 rpm |
|
结构特点 |
结构紧凑，总重550kg；配备三层刀库，容量60把；加工区域托盘系统可容纳6个零点夹具 |
|
节能环保 |
能耗极低（<500W），配备油雾收集器 |
|
数控系统 |
德国Beckhoff系统 |
|
行程 (X/Y/Z) |
78 / 56 / 50 mm |
|
典型应用 |
微型工程组件、小型贵金属零部件四轴五轴加工等 |
|
参数类别 |
参数详情 |
|
设备型号 |
DMU 105 monoBLOCK |
|
核心定位 |
高精度、大尺寸复杂零件五轴联动加工 |
|
轴数与联动 |
5轴联动 |
|
床身结构 |
GGG60球墨铸铁一体成型，经有限元优化，刚性较传统结构提升40% |
|
关键精度 |
A/C轴直接驱动，分度精度±1弧秒；工作台定位精度可达0.001mm |
|
主轴系统 |
标配主轴HSK-A100接口，功率44 kW，扭矩288 Nm，转速范围50-10,000 rpm |
|
行程 (X/Y/Z) |
1,135 mm / 1,050 mm / 750 mm |
|
核心优势 |
热对称设计有效抑制热变形；可选配托盘交换系统和在线测量功能，实现高效自动化生产 |
|
典型应用 |
精密 四轴五轴加工零部件等 |
|
参数类别 |
参数详情 |
|
设备型号 |
JDGR400T 五轴高速加工中心 |
|
核心定位 |
微米级精密加工，支持铣车复合工艺 |
|
数控系统 |
自研JD50系统，运动控制分辨率10nm |
|
主轴系统 |
中切削型精雕高速精密电主轴JD150S，刀柄HSK-A50，最高转速32,000 rpm |
|
关键精度 |
重复定位精度达微米级；AC轴重复定位精度4″ |
|
转台技术 |
双轴直驱转台，运动控制分辨率0.0001° |
|
刀库系统 |
链式刀库，容量63把 |
|
核心优势 |
具备“在机检测”功能，可自动测量并补偿刀具和工件误差，保障批量加工良率 |
|
典型应用 |
精密四轴五轴加工零部件等 |
